Phân Biệt Ghép Nối Tiếp Và Ghép Song Song Pin Lưu Trữ Điện Mặt Trời! Ứng Dụng Thực Tế Như Thế Nào?

Phân Biệt Ghép Nối Tiếp Và Ghép Song Song Pin Lưu Trữ Điện Mặt Trời

Trong thiết kế hệ thống điện mặt trời có lưu trữ (Hybrid hoặc Off-grid), việc tính toán cấu hình lưu trữ là bước quan trọng nhất. Tùy thuộc vào nhu cầu về công suất và thời gian dự phòng, kỹ thuật viên sẽ lựa chọn ghép nối tiếp hoặc ghép song song các module pin.

Bài viết này sẽ giúp bạn phân biệt rõ hai phương pháp Ghép Nối Tiếp Và Ghép Song Song Pin Lưu Trữ này và ứng dụng thực tế của chúng trong các hệ thống điện mặt trời hiện nay.

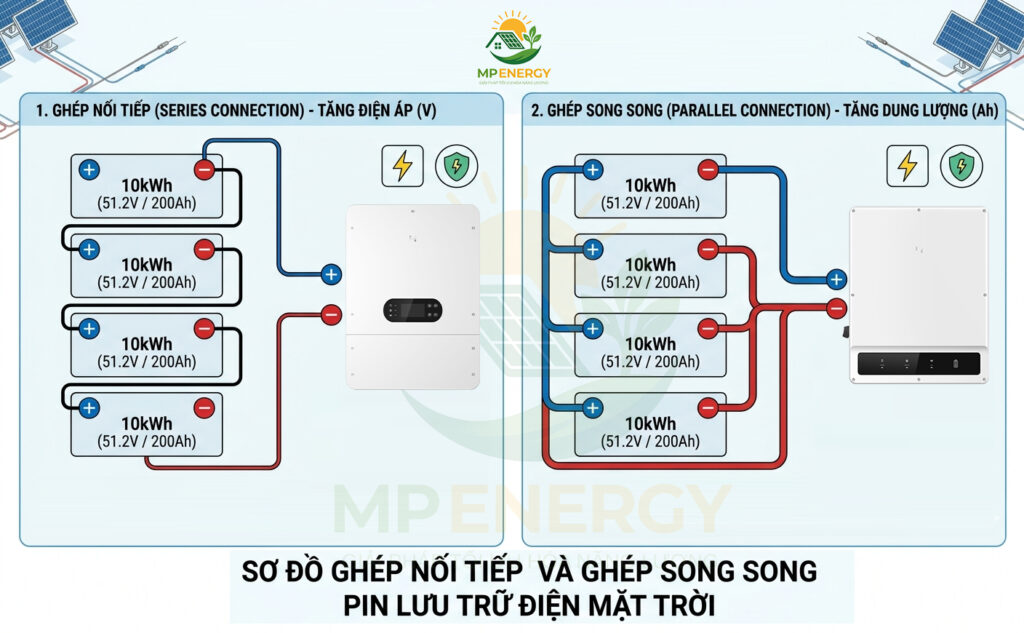

1. Ghép nối tiếp pin lưu trữ (Series Connection)

Ghép nối tiếp là phương pháp nối cực dương (+) của module pin này với cực âm (-) của module pin kế tiếp.

• Thông số thay đổi: Điện áp (Voltage) của hệ thống tăng lên, trong khi Dung lượng (Ah) giữ nguyên.
• Công thức: * V_{total} = V_1 + V_2 + … + V_n
  • A_{total} = A_{constant}
• Đặc điểm: Tạo ra hệ thống Pin điện áp cao (High Voltage – HV). Phương pháp này yêu cầu các module pin phải có cùng dung lượng và thông số kỹ thuật để đảm bảo sự đồng bộ.

2. Ghép song song pin lưu trữ (Parallel Connection)

Ghép song song là phương pháp nối các cực dương (+) với nhau và các cực âm (-) với nhau.

• Thông số thay đổi: Dung lượng (Ah) của hệ thống tăng lên, trong khi Điện áp (Voltage) giữ nguyên.
• Công thức: * A_{total} = A_1 + A_2 + … + A_n
  • V_{total} = V_{constant}
• Đặc điểm: Tạo ra hệ thống Pin điện áp thấp (Low Voltage – LV), thường thấy ở các mức 12V, 24V hoặc phổ biến nhất là 48V/51.2V.

3. Bảng so sánh chi tiết Ghép Nối Tiếp Và Ghép Song Song Pin Lưu Trữ

4. Ứng dụng thực tế của hai loại Ghép Nối Tiếp Và Ghép Song Song Pin Lưu Trữ

Lựa chọn cách Ghép Nối Tiếp Và Ghép Song Song Pin Lưu Trữ không chỉ phụ thuộc vào sở thích mà phụ thuộc chính vào loại Biến tần (Inverter) mà bạn sử dụng.

4.1. Ứng dụng ghép song song (Hệ điện áp thấp LV)

Đây là cấu hình phổ biến nhất cho các hộ gia đình nhỏ và trung bình.

• Hệ thống: Thường sử dụng các dòng Inverter 48V (như Goodwe dòng ES hoặc dòng pin Lynx Home U).
• Ưu điểm: An toàn khi lắp đặt (điện áp thấp), dễ dàng nâng cấp dung lượng bằng cách mua thêm module pin đấu song song vào hệ thống cũ.
• Thực tế: Phù hợp cho nhu cầu lưu trữ từ 5kWh đến 20kWh để chạy các thiết bị cơ bản: đèn, quạt, tủ lạnh, tivi.

4.2. Ứng dụng ghép nối tiếp (Hệ điện áp cao HV)

Đây là xu hướng mới cho các biệt thự cao cấp và hệ thống công nghiệp (C&I).

• Hệ thống: Sử dụng Inverter điện áp cao (như Goodwe dòng ET hoặc dòng pin Lynx Home F). Điện áp hệ pin có thể lên tới 400V – 600V.
• Ưu điểm: Hiệu suất chuyển đổi cực cao, giảm tổn thất điện năng trên đường dây truyền tải, cho phép sạc/xả công suất lớn để chạy điều hòa trung tâm, máy móc sản xuất.
• Thực tế: Phù hợp cho các hệ thống yêu cầu sự ổn định tuyệt đối và hiệu suất vận hành tối ưu nhất.

5. Giải pháp lưu trữ đồng bộ từ MP Energy

Tại MP Energy, chúng tôi cung cấp giải pháp lưu trữ từ thương hiệu Goodwe – đơn vị dẫn đầu về công nghệ Hybrid trên thế giới. Dù bạn chọn giải pháp ghép song song (Low Voltage) cho gia đình hay ghép nối tiếp (High Voltage) cho doanh nghiệp, sản phẩm Goodwe luôn đảm bảo:

• Độ tương thích cao: Pin và Inverter “nói chuyện” cùng ngôn ngữ, giúp tối ưu hóa chu kỳ sạc xả lên đến trên 6.000 lần.
• An toàn tuyệt đối: Hệ thống BMS thông minh tự động ngắt khi phát hiện sự cố ở bất kỳ module nào.
• Hiệu suất vượt trội: Đặc biệt là các dòng HV có hiệu suất sạc xả đạt mức 96%, dẫn đầu thị trường hiện nay.

Lời khuyên: Việc Ghép Nối Tiếp Và Ghép Song Song Pin Lưu Trữ cần sự chính xác tuyệt đối về kỹ thuật. Hãy để các chuyên gia tại MP Energy tư vấn sơ đồ đấu nối tối ưu nhất cho công trình của bạn.
