Trong bối cảnh các quy chuẩn kỹ thuật đấu nối lưới điện ngày càng được kiểm soát chặt chẽ, việc vận hành hệ thống năng lượng mặt trời mái nhà sao cho sản lượng tạo ra phục vụ tối đa nhu cầu sử dụng tại chỗ mà không làm tràn dòng điện dư thừa lên lưới quốc gia là yêu cầu mang tính bắt buộc. Để giải quyết triệt để bài toán này, giải pháp Zero Export biến tần GoodWe kết hợp cùng thiết bị đo đếm thông minh Smart Meter đã trở thành tiêu chuẩn kỹ thuật hàng đầu. Hệ thống này giúp kiểm soát chính xác 100% dòng công suất phát ra theo phụ tải tức thời, đáp ứng hoàn hảo các tiêu chuẩn vận hành an toàn của ngành điện lực. Hãy cùng MP Energy tìm hiểu chi tiết nguyên lý, thiết bị cấu thành và các bước thiết lập chuẩn xác giải pháp này.

Khái Niệm Chống Phát Ngược Lưới Zero Export Trong Ngành Năng Lượng Mặt Trời

Zero Export (hay còn gọi là giải pháp bám tải hoặc chống phát ngược lưới) là một cơ chế điều khiển vòng kín thông minh, đảm bảo nguồn điện từ các tấm pin mặt trời chỉ được sản xuất tương ứng với lượng điện mà các thiết bị tiêu thụ trong nhà xưởng hoặc gia đình đang cần dùng tại đúng thời điểm đó.

Tại sao hệ thống năng lượng mặt trời cần trang bị chức năng Zero Export?

Sự bùng nổ của các dự án năng lượng tái tạo đặt ra thách thức lớn cho việc điều độ và quản lý điện áp trên đường dây phân phối trung thế và hạ thế:

• Tuân thủ quy định đấu nối của ngành điện: Khi công trình chưa hoàn thiện thỏa thuận mua bán điện hoặc nằm trong khu vực đường dây truyền tải đã đạt giới hạn dung lượng, việc phát ngược công suất lên lưới có thể làm xáo trộn tần số và gây nhảy các thiết bị bảo vệ của trạm biến áp khu vực.
• Ngăn chặn hiện tượng tăng điện áp lưới cục bộ: Khi một lượng lớn điện mặt trời được phát ngược lên đường dây hạ thế vào giữa trưa lúc phụ tải thấp, điện áp tại điểm đấu nối có thể vọt lên ngưỡng nguy hiểm, làm hỏng các thiết bị điện tử trong khu dân cư.
• Tối ưu hóa khả năng sử dụng nguồn năng lượng tại chỗ: Toàn bộ sản lượng điện sạch tạo ra được ưu tiên phân bổ trực tiếp cho các phụ tải của công trình, nâng cao tính tự chủ năng lượng cho doanh nghiệp và hộ gia đình.

Cơ chế điều tiết công suất phát theo phụ tải tức thời của công trình

Nguyên lý hoạt động của giải pháp Zero Export dựa trên chu trình phản hồi liên tục với tốc độ tính bằng phần nghìn giây:

• Đo lường công suất tại điểm đấu nối tổng (Point of Common Coupling – PCC): Thiết bị đo đếm chuyên dụng sẽ liên tục giám sát chiều và độ lớn của dòng điện trao đổi giữa lưới điện và phụ tải nội bộ.
• Thuật toán điều biến công suất cực đại (MPPT Throttling): Khi các thiết bị điện trong nhà giảm bớt công suất tiêu thụ, dòng điện có nguy cơ tràn ngược ra ngoài cột điện. Ngay lập tức, thiết bị đo sẽ gửi tín hiệu điều khiển tốc độ cao về biến tần GoodWe.
• Dịch chuyển điểm làm việc của chuỗi pin: Bộ vi xử lý của biến tần GoodWe sẽ chủ động dịch chuyển điểm làm việc của mạch MPPT ra khỏi điểm công suất cực đại (Pmax), làm giảm dòng điện sinh ra từ các tấm pin sao cho tổng công suất AC ngõ ra của biến tần vừa khít với lượng điện phụ tải đang tiêu thụ, triệt tiêu hoàn toàn lượng điện phát ngược.

Các Thiết Bị Cốt Lõi Để Triển Khai Chức Năng Zero Export Trên Hệ Thống GoodWe

Để thiết lập một hệ thống bám tải hoạt động chính xác và không bị rung giật công suất, việc sử dụng các thiết bị phần cứng đồng bộ từ thương hiệu GoodWe là điều kiện tiên quyết.

Vai trò đồng bộ của công tơ thông minh GoodWe Smart Meter (GM1000 / GM3000)

Công tơ thông minh Smart Meter là “đôi mắt” của toàn bộ giải pháp Zero Export:

• GoodWe Smart Meter GM1000 (1 Pha): Chuyên dụng cho các hộ gia đình hoặc văn phòng nhỏ sử dụng lưới điện 1 pha 220V. Thiết bị tích hợp sẵn biến dòng đo lường (CT) nhỏ gọn, đo đạc trực tiếp dòng điện và điện áp với độ chính xác cao.

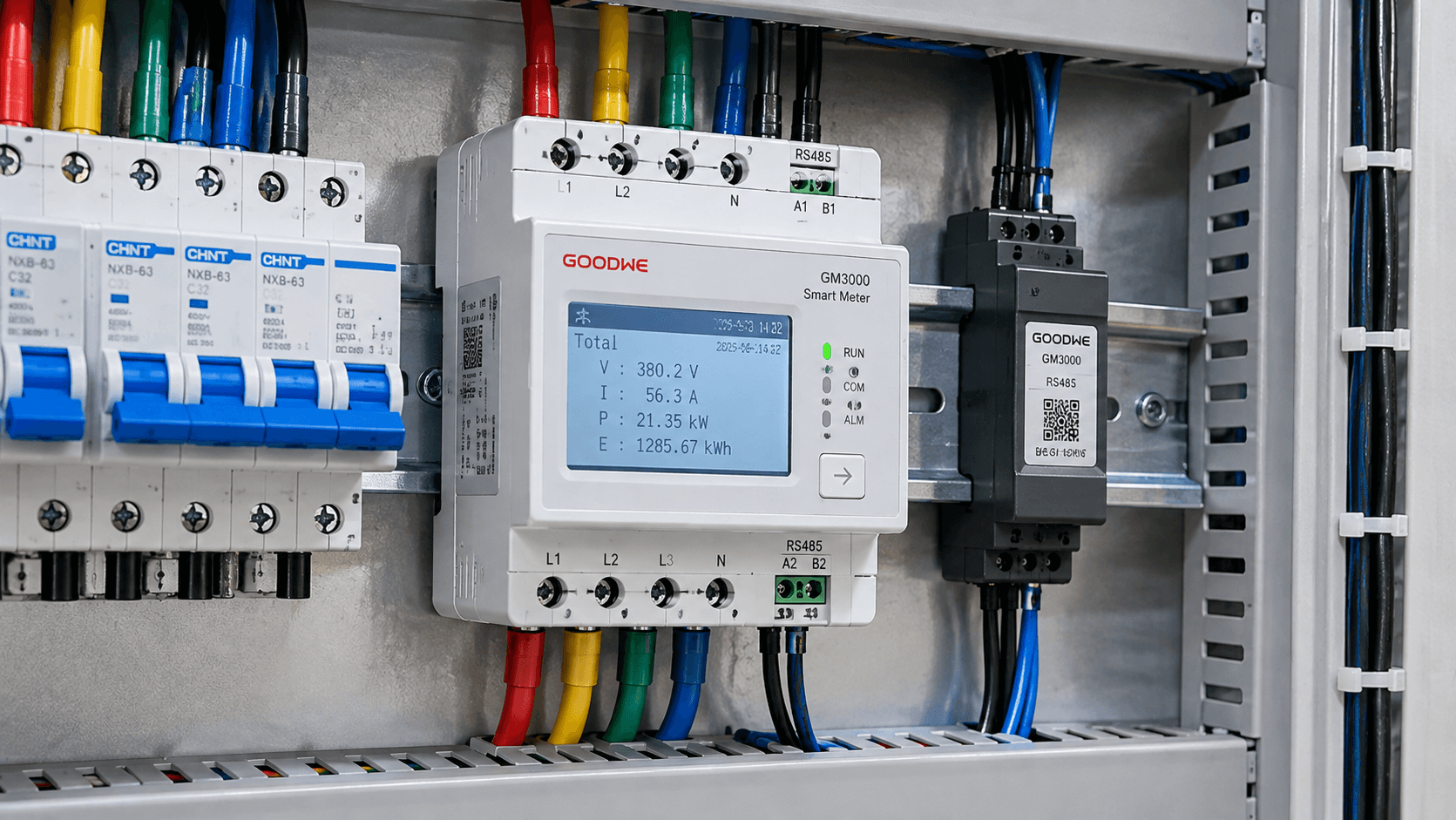

• GoodWe Smart Meter GM3000 & GM3000C (3 Pha): Dành cho các hệ thống điện 3 pha dân dụng, thương mại và công nghiệp. Dòng GM3000C hỗ trợ kết nối với các biến dòng hở (Split-core CT) có dải đo lớn từ 100A, 250A đến hàng nghìn Ampe, cho phép thi công kẹp vào thanh cái tủ điện tổng mà không cần phải cắt điện hay tháo dỡ dây dẫn hiện hữu.
• Độ chính xác cấp Class 1.0: Đảm bảo dữ liệu đo đếm về công suất tác dụng (kW), công suất phản kháng (kVAR) và hệ số công suất (Cos phi) luôn đạt độ chuẩn xác cực cao, ngăn ngừa hiện tượng rò rỉ công suất lên lưới.

Khả năng phản hồi siêu tốc của biến tần GoodWe hòa lưới và hybrid

Tất cả các dòng biến tần GoodWe thế hệ mới từ phân khúc dân dụng (DNS G3, SDT G2) đến phân khúc lưu trữ (ET Series) và công nghiệp (SMT, MT Series) đều được nạp sẵn thuật toán điều khiển công suất bám tải:

• Xử lý tín hiệu qua chip DSP chuyên dụng: Tốc độ trao đổi dữ liệu qua giao thức công nghiệp giúp biến tần nhận biết và điều chỉnh công suất ngõ ra chỉ trong khoảng 1 đến 2 giây kể từ khi phụ tải có sự thay đổi đột ngột (ví dụ như khi tắt mở điều hòa không khí hoặc máy nén tải nặng).
• Độc lập cân bằng từng pha: Đối với biến tần GoodWe 3 pha, hệ thống có thể điều chỉnh công suất theo mức tiêu thụ thấp nhất của một trong ba pha (Per Phase Limit) hoặc theo tổng công suất trung bình 3 pha (Total Power Limit), mang lại sự linh hoạt tối đa cho kỹ sư thiết kế.

Quy Trình Cài Đặt Và Vận Hành Tính Năng Zero Export Chuẩn Kỹ Thuật

Việc lắp đặt và cấu hình chức năng chống phát ngược cần tuân thủ nghiêm ngặt các bước kỹ thuật để tránh hiện tượng đảo pha hoặc lỗi mất tín hiệu truyền thông.

Đấu nối cổng truyền thông RS485 giữa Smart Meter và biến tần GoodWe

Hệ thống truyền thông là mạch máu vận chuyển dữ liệu đo đếm liên tục:

• Lựa chọn cáp truyền thông chuẩn: Sử dụng cáp xoắn đôi có lớp bọc kim chống nhiễu (Shielded Twisted Pair – STP) chuẩn AWG24 hoặc cáp mạng CAT5E/CAT6 chất lượng cao. Tuyệt đối không dùng dây điện thông thường để tránh hiện tượng suy hao và nhiễu xung điện từ tủ động lực.
• Xác định đúng chân tín hiệu: Kết nối chân A+ (RS485+) trên cổng truyền thông của biến tần GoodWe với chân A+ trên công tơ Smart Meter; chân B- (RS485-) nối với chân B-. Nếu khoảng cách kéo dây trên 100 mét, cần gắn thêm điện trở kết thúc 120 Ohm ở hai đầu dây để triệt tiêu sóng phản xạ.

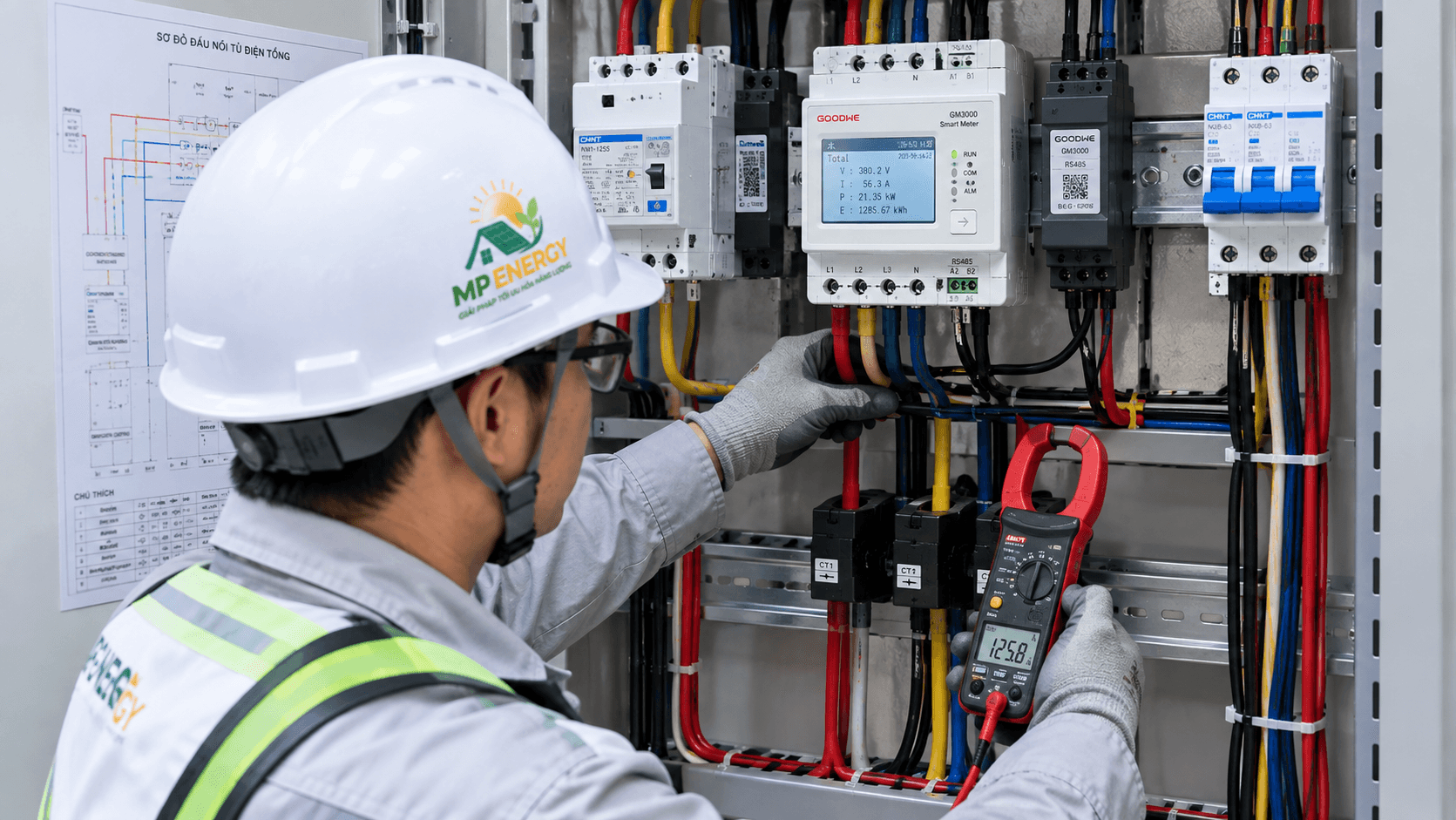

• Nguyên tắc xác định chiều biến dòng (CT): Khi kẹp các cuộn CT vào pha L1, L2, L3 tại đầu vào tủ điện tổng, kỹ thuật viên phải kiểm tra kỹ chiều mũi tên in trên thân CT. Mũi tên phải hướng chính xác từ nguồn lưới (Grid) vào phụ tải (Load) hoặc tuân thủ đúng sơ đồ hướng dẫn của từng model GoodWe. Việc kẹp ngược chiều CT sẽ dẫn đến việc biến tần hiểu sai chiều dòng điện và kích hoạt phát công suất tối đa ra lưới.

Kích hoạt tham số Export Power Limit thông qua phần mềm SolarGo

Sau khi hoàn tất phần cứng, việc kích hoạt tính năng bám tải được thực hiện trực tiếp trên điện thoại thông minh:

• Bước 1: Kết nối thiết bị qua Bluetooth hoặc Wi-Fi: Mở ứng dụng SolarGo do GoodWe phát triển, kết nối cục bộ với biến tần bằng cách quét mã QR hoặc chọn tên thiết bị phát sóng.
• Bước 2: Đăng nhập quyền kỹ thuật (Technician): Nhập mật khẩu chuyên dụng dành cho đơn vị lắp đặt để mở các cài đặt điều khiển nâng cao.
• Bước 3: Thiết lập tham số công suất phát (Export Power Limit):
  • Truy cập menu: Advanced Settings -> Power Limit -> Bật trạng thái Enable.
  • Chọn chủng loại thiết bị đo đếm: Chọn đúng model công tơ đang dùng (ví dụ: GoodWe 3-Phase Meter GM3000).
  • Thiết lập ngưỡng công suất phát tối đa: Đặt giá trị là 0W nếu công trình yêu cầu cấm phát ngược tuyệt đối. Trong một số trường hợp, kỹ thuật viên có thể cài đặt công suất dự phòng âm nhỏ (ví dụ: bù 50W hoặc 100W lấy từ lưới) để tạo vùng đệm an toàn, đảm bảo không bao giờ xuất hiện hiện tượng trễ dòng đẩy ngược ra cột điện.
• Bước 4: Lưu tham số và kiểm tra dòng dữ liệu: Nhấn Save, hệ thống sẽ khởi động lại tham số điều khiển. Trên giao diện SolarGo, kiểm tra xem chỉ số công suất từ công tơ gửi về đã cập nhật liên tục và biến tần có điều chỉnh công suất bám sát tải hay chưa.

Năng Lực Cung Cấp Và Tư Vấn Kỹ Thuật Zero Export Tại MP Energy

Một hệ thống bám tải hoạt động chập chờn sẽ tiềm ẩn nguy cơ bị cơ quan điện lực ghi nhận sự cố phát ngược và áp dụng chế tài ngắt kết nối. Lựa chọn giải pháp trọn gói từ một đơn vị uy tín sẽ loại bỏ hoàn toàn các rủi ro kỹ thuật này.

Đồng bộ trọn bộ thiết bị GoodWe chính hãng giúp hạn chế lỗi tương thích

Nhiều trường hợp thi công thực tế gặp phải tình trạng biến tần không nhận công tơ đo đếm do sử dụng các thiết bị trôi nổi khác hãng, hoặc các phiên bản phần mềm (firmware) không tương thích.

MP Energy tự hào là đối tác phân phối GoodWe Việt Nam uy tín, luôn cung ứng đồng bộ các dòng biến tần chính hãng đi kèm trọn bộ phụ kiện công tơ Smart Meter GM1000, GM3000 và GM3000C tiêu chuẩn. Tất cả các thiết bị đều được cập nhật phiên bản firmware đồng bộ mới nhất từ nhà sản xuất, đảm bảo quá trình bắt tay truyền thông diễn ra tức thì, không phát sinh lỗi mất tín hiệu hoặc sai lệch tỷ số biến dòng.

Đội ngũ kỹ sư hỗ trợ cấu hình kiểm tra trực tiếp tại công trình

MP Energy không chỉ dừng lại ở khâu bán thiết bị mà còn cung cấp sự hỗ trợ kỹ thuật thực chiến đồng hành cùng nhà thầu:

• Thực hiện bài kiểm tra bậc thang phụ tải (Step-Load Test): Sau khi cấu hình, kỹ sư MP Energy sẽ phối hợp cùng đơn vị thi công tiến hành bật/tắt luân phiên các tải lớn (như máy móc sản xuất, hệ thống điều hòa công nghiệp) để đo đạc thời gian đáp ứng của biến tần GoodWe, bảo đảm công suất ngõ ra điều chỉnh mượt mà mà không có bất kỳ dòng điện nào vượt ngưỡng phát ngược lên lưới.
• Chẩn đoán và khắc phục sự cố từ xa: Thông qua nền tảng đám mây SEMS Portal, đội ngũ kỹ thuật có thể truy cập từ xa để rà soát đường truyền RS485, phát hiện sớm các hiện tượng nhiễu tín hiệu hoặc sai lệch pha đo lường để hướng dẫn nhà thầu hiệu chỉnh nhanh chóng.
